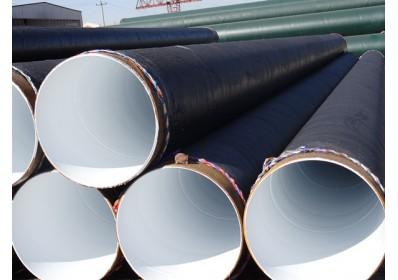

環(huán)氧煤瀝青防腐鋼管采用雙組分常溫固化型的涂料，在鋼管表面上由玻璃布作為強(qiáng)涂敷而成的防腐。在管道外壁涂刷中，與玻璃纖維布包扎配套使用，成為強(qiáng)級(jí)或特強(qiáng)級(jí)涂層，防腐性能優(yōu)異。三布四油防腐鋼管是由涂料與玻璃纖維布復(fù)合使用，這樣使用可增強(qiáng)防腐層的機(jī)械性能。三布四油具有優(yōu)異的電絕緣性、抗水滲透性、抗微生物侵蝕、抗雜散電流、耐熱、耐溫差驟變等優(yōu)良性能?？捎糜诼竦鼗蛩碌妮斢?、輸氣、輸水、熱力管道的外壁防腐，也適用于各類鋼結(jié)構(gòu)、碼頭、船舶、水閘、煤氣儲(chǔ)罐、煉油化工廠設(shè)備防腐及污水池、樓頂防水層、地下室混凝土層的防滲漏。
排水用
環(huán)氧煤瀝青防腐鋼管按客戶要求工,常說的幾布幾油，常見的有一布兩油，三油兩布，三布四油，三布五油，六油兩布，四布六油。
環(huán)氧煤瀝青防腐鋼管漆分為底漆和面漆兩種。底漆中入防銹顏料，面漆中入大量片狀顏料，固化后漆膜能形成致密堅(jiān)實(shí)的阻水層，具有極好的防腐性能。該涂料兼有煤焦瀝青漆優(yōu)異的耐水、防腐蝕性能及環(huán)氧樹脂涂料附著力好、漆膜堅(jiān)韌、機(jī)械強(qiáng)度高、耐化學(xué)腐蝕性好的優(yōu)點(diǎn)。
一、環(huán)氧煤瀝青防腐涂料的用途
適用于水下鋼結(jié)構(gòu)和水泥構(gòu)件的防腐防滲漏，地下管道及貯氣柜下部水槽的腐蝕防護(hù)；高溫地區(qū)、沿海、鹽場的各種機(jī)械防腐；化工及其它管道的內(nèi)外壁防腐。還適用于潮濕環(huán)境底材表面、涂膜韌性要求較高部件的防腐蝕。
二、施工方法
1、表面處理
為了提高涂料的防腐蝕效果，涂漆前應(yīng)噴砂除銹到B1或B2級(jí)（《船體防銹標(biāo)準(zhǔn)》，GB3092-81）。如手工除銹，必須保證除凈所有松動(dòng)翹起的氧化皮、鐵銹、油污、泥土并保持表面干燥，對(duì)焊縫的焊渣和毛刺，要用扁鏟手砂輪除去。處理干凈后的表面應(yīng)及時(shí)涂漆，防止重生銹。
2、配漆
油漆使用前要充分?jǐn)嚢瑁龜嚢杈鶆蚝髮⒁医M份倒入甲組份中混合均勻，放置10~30分鐘后方可使用。如油漆用量較少，甲、乙組份可按比例進(jìn)行調(diào)配。
3、涂裝
刷涂、輥涂、噴涂均可。如需稀釋，可入專用稀料（入量不得超過5%）。施工時(shí)盡量做到涂層薄厚均勻，不漏涂、不流掛并達(dá)到規(guī)定的厚度。具體涂裝程序如下：
?。?）涂底漆:表面處理合格后應(yīng)盡快涂底漆，如表面潮濕，應(yīng)用噴燈烤干，漆膜要求均勻，不得漏涂。
?。?）打膩?zhàn)?如焊縫高于2毫米，底漆表干后，可用配好的面漆和滑石粉，調(diào)成稠度適宜的膩?zhàn)?，抹在焊縫上，避免纏玻璃布時(shí)出現(xiàn)空鼓。
?。?）涂面漆及纏玻璃布:底漆表干后即可涂面漆，漆膜要均勻，不得漏涂。若為輕型防腐結(jié)構(gòu)，層面漆實(shí)干后方可再涂第二層面漆；若為普通或強(qiáng)防腐結(jié)構(gòu)，涂層面漆時(shí)，在不流掛的情況下盡量厚涂，然后立即纏繞層玻璃布，使漆從玻璃布網(wǎng)眼處滲出，并用毛刷從玻璃布的中心向邊縫趕刷，要求表面平整，無皺折、無空鼓，玻璃布間搭接不得少于25毫米.玻璃布繞完后，立即涂第二層面漆，若為普通防腐，第二層面漆實(shí)干后方可涂后一層面漆；若為強(qiáng)級(jí)防腐，第二層面漆涂完后立即纏繞第二層玻璃布，涂第三層面漆，等第三層面漆實(shí)干后再涂后一層面漆。
（4）補(bǔ)口:補(bǔ)口部位的表面處理，涂底漆、面漆和纏玻璃布的技術(shù)要求，同上述1-3項(xiàng)，對(duì)焊縫超聲波探傷時(shí)敷涂上的機(jī)油，必須用稀釋劑洗凈并用棉紗擦干凈。如補(bǔ)口部位有露水，必須用噴燈烤干，補(bǔ)口部位涂面漆纏繞玻璃布時(shí)，必須與管體的涂層搭接100毫米以上。
?。?）管體補(bǔ)傷:首先鏟除已損傷的涂層。如仍未露基材，只需補(bǔ)涂面漆，可以參照與管體防腐結(jié)構(gòu)相同的層次和施工方法補(bǔ)傷；如已露基材，必須先進(jìn)行表面處理，除去鐵銹然后按管體的防腐結(jié)構(gòu)涂底漆、面漆和纏玻璃布。
（6）涂漆時(shí)如遇雨應(yīng)停工，對(duì)未固化的涂層用塑料布遮蓋。
?。?）涂層實(shí)干后方可移動(dòng)，下溝和填土，先回填松軟細(xì)土，不得回填有雜質(zhì)和石塊的土，填土高出管頂200毫米后，才可回填原狀土。
（8）每次涂漆完畢，要及時(shí)用稀料清洗涂裝工具，以備下次使用。若采用噴涂，要及時(shí)用稀料將噴槍和軟管洗凈，防止固化后堵塞。
三、注意事項(xiàng)
1、涂料儲(chǔ)存期為1年，超過儲(chǔ)存期應(yīng)進(jìn)行性能指標(biāo)化驗(yàn)，若合格仍可使用。
2、涂料中含有機(jī)溶劑，施工現(xiàn)場應(yīng)注意通風(fēng)，使用防爆燈照明，嚴(yán)禁明火。
3、請(qǐng)于陰涼、干燥、通風(fēng)之處儲(chǔ)存涂料。
4、請(qǐng)于5℃以上施工。
環(huán)氧煤瀝青防腐鋼管在陽光、空氣、水蒸汽等大氣因素作用下。抵抗老化的性能。由于環(huán)氧煤瀝青中含有較多的化學(xué)穩(wěn)定性差的成分和揮發(fā)性物質(zhì)，故大氣穩(wěn)定性差。綜合分析環(huán)氧煤瀝青防腐鋼管的特性，除了粘性指標(biāo)較好外，其它諸如塑性、溫度穩(wěn)定性、大氣穩(wěn)定性等指標(biāo)都較差;但又因其含有酚、蔥油、油等有毒物質(zhì)，使它的防腐性能。，它的漆料是由環(huán)氧與煤瀝青兩種物質(zhì)為主要成分組成，分為甲（環(huán)氧）乙（固化劑）兩層涂料組成，具有極強(qiáng)的附著力、耐化學(xué)介質(zhì)、耐潮濕、耐水、耐潮濕等能力，具有防止各種離子穿過漆膜的性能，同時(shí)具有被涂物件同膨脹，同收縮的特性。漆膜不易脫落、龜裂。厚度為0.5mm-1.0mm。環(huán)氧煤瀝青是性價(jià)比極高的一種防腐形式，工程測驗(yàn)表明，用氧煤瀝青防腐涂料和陰極同時(shí)作為，石油燃?xì)夤芸梢员３謹(jǐn)?shù)十年不發(fā)生腐蝕。
